特色

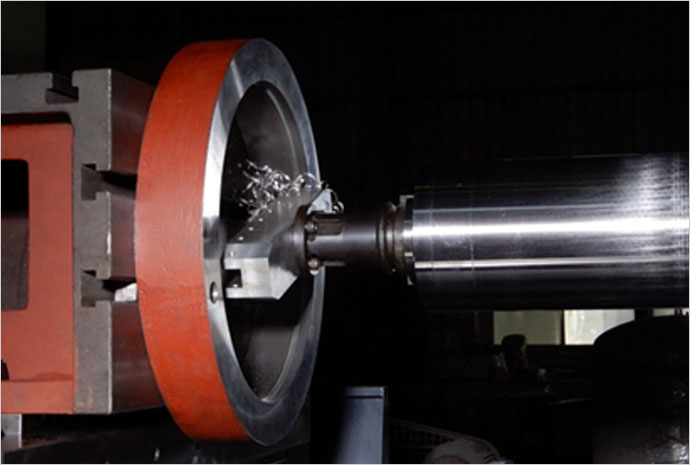

滑枕直徑200mm
- 滑枕伸出400mm時，也可維持在最佳的切削狀態。
- 每一進給機構的馬達／軸多重驅動系統，均可提供最大的進給效率。
- 下垂量≦ 0.01mm (無刀具)

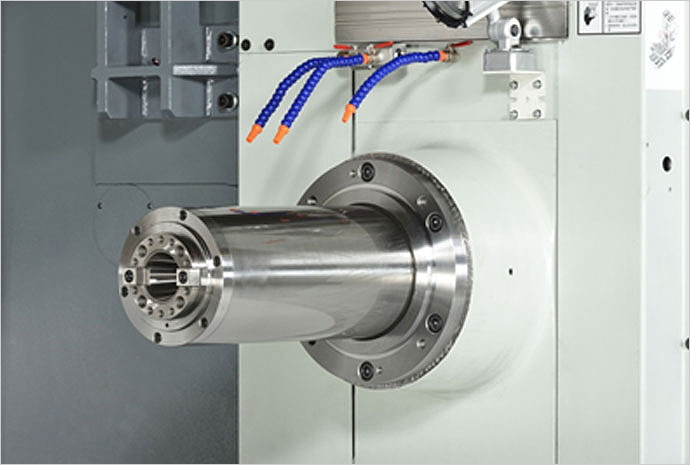

高動力主軸
- 主軸外環設計有冷卻系統，可保持軸承長時間使用時維持在標準溫升並穩定精度。
- 主軸全採用齒輪式高低檔可自動換檔，並採用強制潤滑系統可保持潤滑穩定。
- 主軸與搪桿是採用特殊合金鋼材，並經氮化處理可保不變形，並維持剛性達HRC62~68度。
- 主軸軸承採用日系或歐系軸承，並經跑合測試溫升標準合格，可維持主軸精度及使用壽命。

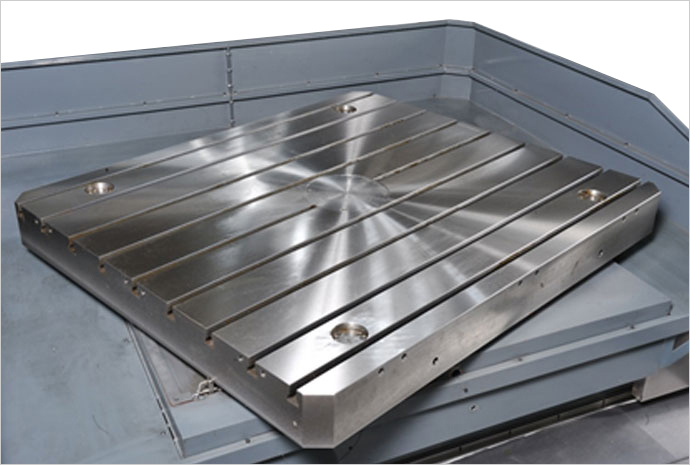

迴轉工作台
迴轉工作台採用硬軌、滾柱軸承及傳動蝸輪強制潤滑。迴轉工作台中心軸裝設有海德漢環式回饋尺，絕對保證分度準確。迴轉工作台具有油壓鎖及定位銷，可用於任何角度切削及正角度0˚、90˚、180˚、270˚重切準確度。

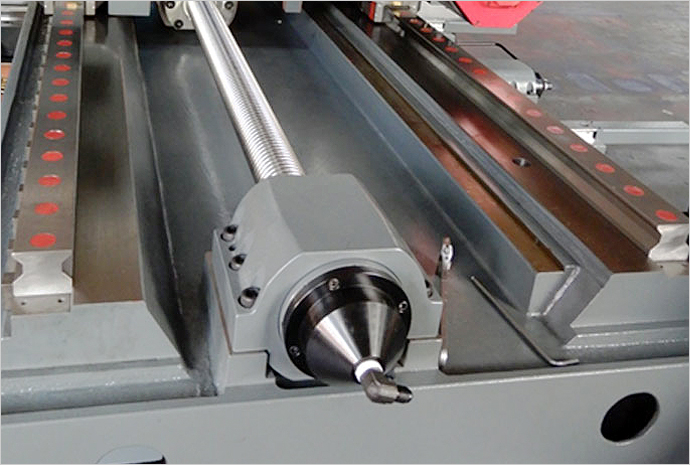

線軌

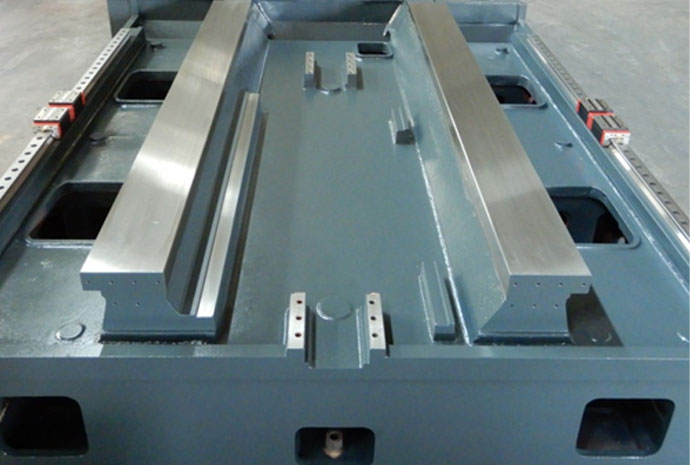

硬軌
CBA-110B
| 規格 | 單位 | CBA-110B |
| 主軸 |
||
| 主軸馬達 | kw | 22 / 26 |
| 主軸最高轉速 | rpm | 標準：L - 2000 rpm 選配：H - 3000 rpm |
| 主軸錐度 | ISO 50 / BT-50 | |
| 滑枕直徑 | mm | 110 |
| 主軸最大扭矩 | Nm | 912 Nm / 230 rpm |
| 行程 | ||
| X軸（工作台橫向行程） | mm | 1500 |
| Y軸（主軸垂直行程） | mm | 1100 |
| Z軸（工作台垂直行程） | mm | 1000 |
| W軸 (滑枕行程) | mm | 400 |
| 主軸鼻端到工作台中心 | mm | 505 - 1505 |
| 主軸中心到工作台平面 | mm | 0 - 1100 |
| 軌道 | 標準：X、Z軸線軌 選配：X、Z軸硬軌 Y軸：硬軌 | |
| 旋轉工作台 (B 軸) | ||
| 尺寸 | mm | 1250 × 1250 |
| T型槽 | mm × No. | 22 × 7 |
| 承載重量 | kg | 4500 |
| 最小分割角度 | degree | 0.001 |
| 最大旋轉直徑 | mm | 1768 |
|
旋轉速度 | rpm | 4 |
| 進給 | ||
| 快送 (XYZW 軸) | mm / min | X、Z軸線軌：13000 X、Z軸硬軌：10000 Y 軸：10000 / W 軸：3000 |
|
切削進給速度 (
X /
Y / Z 軸) | mm / min | 1 - 5000 |
| 切削進給速度 (W軸) | mm / min | 1 - 3000 |
| 機械尺寸 (L×W×H) | mm | 7355 x 4500 x 3860 |
| 機械重量 | Kg | 18500 |
| 控制器 | Fanuc / Siemens / Heidenhain |
| 標準配備 | 選擇配備 |
| 工具及工具箱 | 刀庫 |
| 地基螺絲及墊片 | 主軸中心出水 |
| 主軸油冷機 | 光學尺 |
| 主軸配重裝置 | 變壓器 |
| 工作燈 | 面盤 |
| 電器箱冷卻機 | 旋轉工作台防濺鈑金 |
| X軸防塵罩 | 操作員防濺鈑金 |
| Y軸防塵罩 | 工件量測 |
| Z軸防塵罩 | 工作台 |
| 手輪 | |
| 自動潤滑系統 | |
| 螺桿式鐵屑輸送機 | |
| 鏈板式輸送機 (附鐵屑車) |

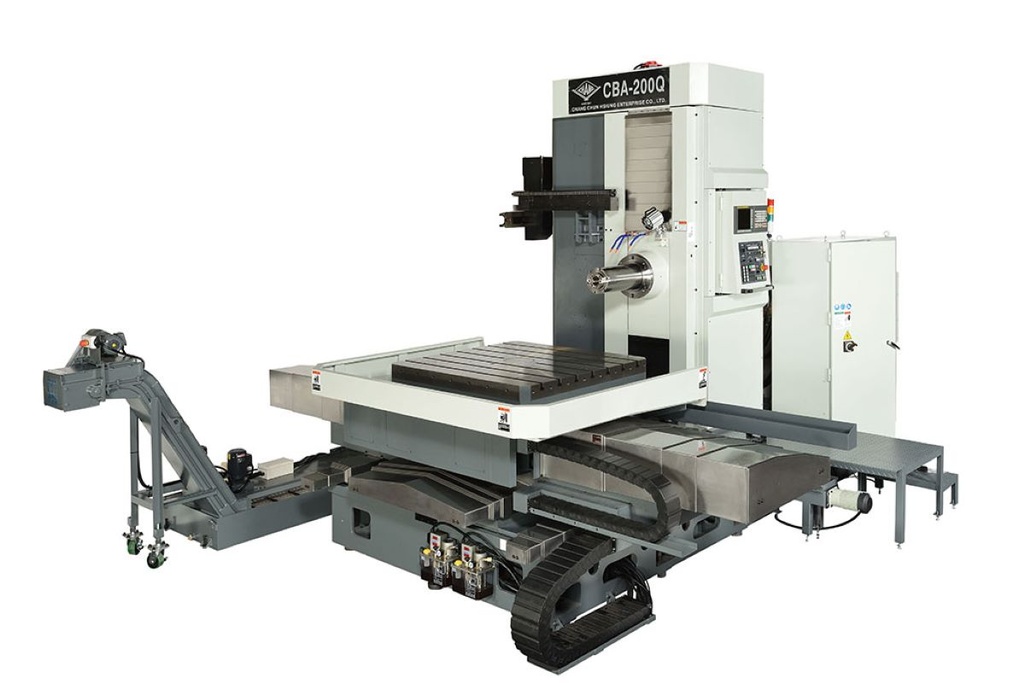

CBA-200Q
| 規格 | 單位 | CBA-200Q |
| 主軸 |
||
| 主軸馬達 | kw | 22 / 26 |
| 主軸轉速 | rpm | 標準：L - 2000 rpm 選配：H - 3000 rpm |
| 主軸錐度 | ISO 50 / BT-50 | |
| 滑枕直徑 | mm | 200 |
| 主軸最大扭矩 | Nm | 標準：L – 1360 Nm / 155 rpm 選配：H – 665 Nm / 316 rpm |
| 行程 | ||
| X軸（工作台橫向行程） | mm | 1500 |
| Y軸（主軸垂直行程） | mm | 1200 |
| Z軸（工作台垂直行程） | mm | 1000 |
| W軸 (滑枕行程) | mm | 400 |
| 主軸鼻端到工作台中心 | mm | 530 - 1530 |
| 主軸中心到工作台平面 | mm | 0 - 1200 |
| 軌道 | 標準：X、Z軸線軌 選配：X、Z軸硬軌 Y軸：硬軌 | |
| 旋轉工作台 (B 軸) | ||
| 尺寸 | mm | 1250 × 1250 |
| T型槽 | mm × No. | 22 × 7 |
| 承載重量 | kg | 4,500 |
| 最小分割角度 | degree | 0.001 |
| 最大旋轉直徑 | mm | 1768 |
| 旋轉速度 | rpm | 4 |
| 進給 | ||
| 快送 (XYZW 軸) | mm / min | X、Z軸線軌：13000 X、Z軸硬軌：10000 Y 軸：10000 / W 軸：3000 |
| 切削進給速度 (W 軸) | mm / min | 1 - 3000 |
| 機械尺寸 (L×W×H) | mm | 7355 x 4500 x 3610 |
| 機械重量 | kg | 17500 |
| 控制器 | Fanuc / Siemens / Heidenhain |
| 標準配件 | 選擇配件 |
| 工具及工具箱 |
刀庫 |
| 地基螺絲及墊片 | 主軸中心出水 |
| 主軸油冷機 | 光學尺 |
| 主軸配重裝置 | 變壓器 |
| 工作燈 | 面盤 |
| 電器箱冷卻機 | 旋轉工作台防濺鈑金 |
| X軸防塵罩 | 操作員防濺鈑金 |
| Y軸防塵罩 | 工件量測 |
| Z軸防塵罩 | 工作台 |
| 手輪 | |
| 自動潤滑系統 | |
| 螺桿式鐵屑輸送機 | |
| 鏈板式輸送機 (附鐵屑車) |
