特色
- 主軸外環設計有冷卻系統，可保持軸承長時間使用時維持在標準溫升並穩定精度。
- 主軸全採用齒輪式高低檔可自動換檔，並採用強制潤滑系統可保持潤滑穩定。
- 主軸與搪桿是採用特殊合金鋼材，並經氮化處理可保不變形，並維持剛性達HRC62~68度。
- 主軸軸承採用世界知名高品質軸承，並經跑合測試溫升標準合格，可維持主軸精度及使用壽命。

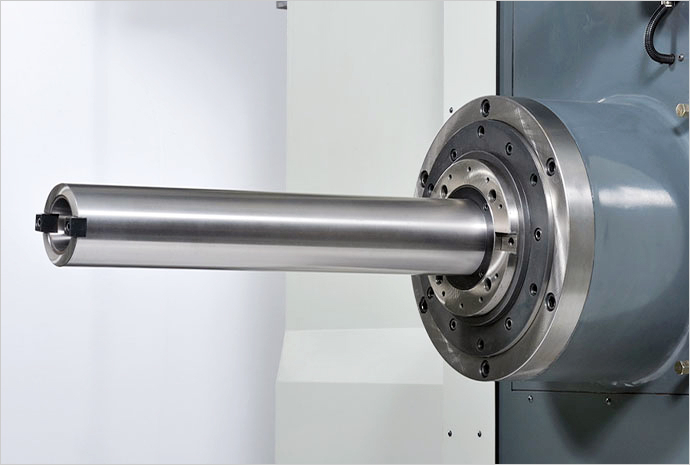

高動力主軸
主軸110mm

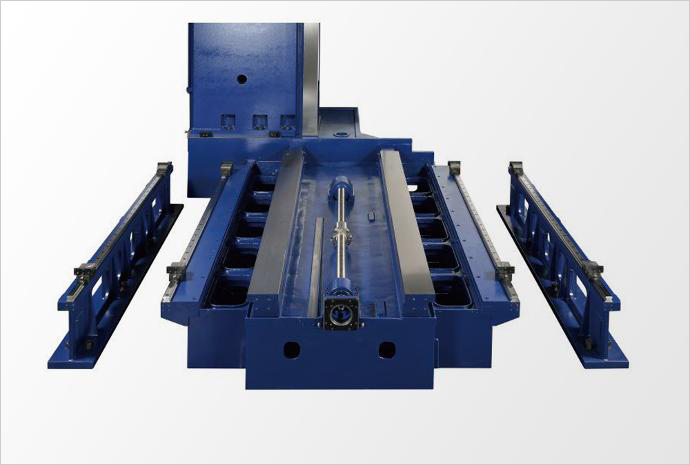

方型硬軌
CBA軌道全採用硬軌，具高剛性筋骨結構，並經應力消除後再經高週波熱處理，硬度可高達HRC 43-47度。
床台軌道採用四軌一體成形，使Z軸移動行程保持穩定切削精度。

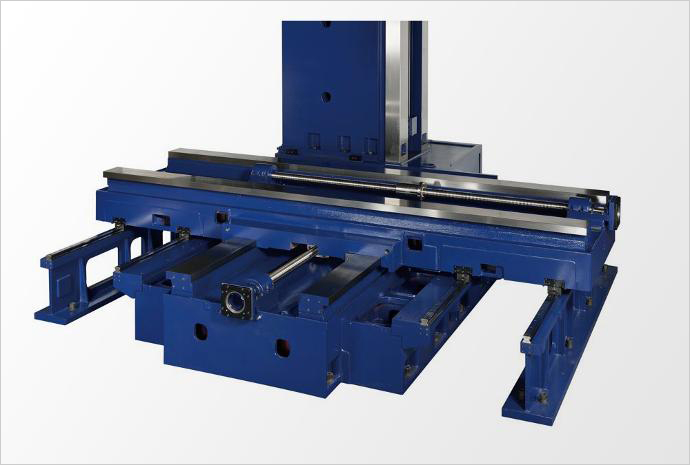

高精度滑軌
立柱及床台滑軌具高剛性及穩固性，滑動面有鐵氟龍黏附並強制潤滑，使滑軌系統在長時間內保持高精確度，即使在低速運轉時仍可順暢滑動。
軸向傳動採用高剛性滾珠螺桿。
R2 & R3床台軌道附加二軌輔助線軌，使X軸移動行程保持穩定切削精度。

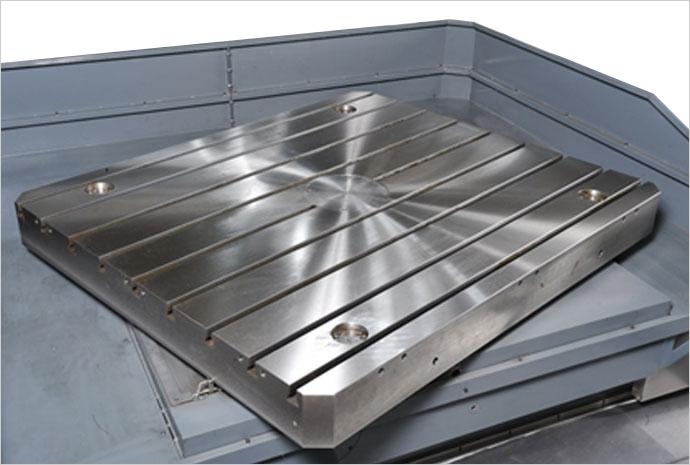

迴轉工作台
迴轉工作台採用硬軌、滾柱軸承及傳動蝸輪強制潤滑。迴轉工作台中心軸裝設有海德漢環式回饋尺，絕對保證分度準確。迴轉工作台具有油壓鎖及定位銷，可用於任何角度切削及正角度0˚、90˚、180˚、270˚重切準確度。

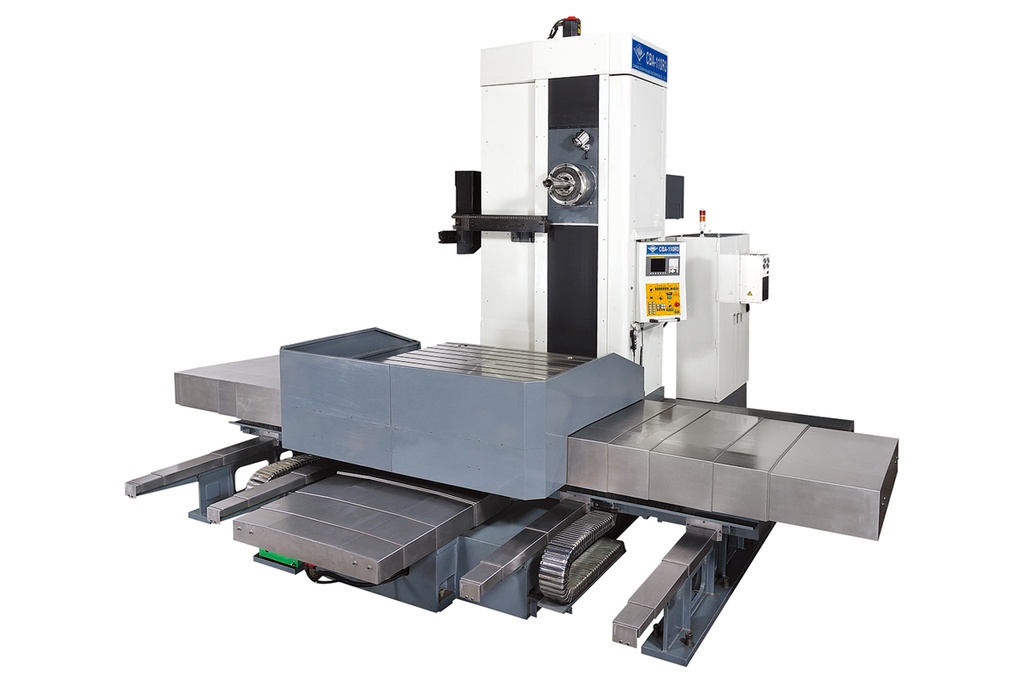

CBA-110R2 / CBA-110R3
| 規格 | 單位 | CBA-110R2 | CBA-110R3 |
| 主軸 |
|||
| 主軸馬達 ( cont./ 30min ) | kw | 22 / 26 | 22 / 26 |
| 主軸最高轉速 | rpm | 3000 | 3000 |
| 主軸錐度 | ISO 50 / BT-50 | ISO 50 / BT-50 | |
| 主軸直徑 | mm | Ø110 | Ø110 |
| 主軸最大扭矩 ( S1 ) | Nm | 912 | 912 |
| 行程 | |||
| X軸 ( 工作台橫向行程 ) | mm | 2000 | 3000 |
| Y軸 ( 主軸垂直行程 ) | mm | 1800 | 1800 |
| Z軸 (工作台縱向行程) | mm | 1300 | 1500 |
| W軸 (主軸行程) | mm | 400 | 400 |
| 主軸鼻端到工作台中心 | mm | 860 ~ 2160 | 860 ~ 2360 |
| 主軸中心到工作台平面 | mm | 0 ~ 1800 | 0 ~ 1800 |
| 旋轉工作台 | |||
| 尺寸 | mm | 1400 x 1600 | 1600 x 1800 |
| T型槽 | mm x No. | 22 x 9 | 22 x 9 |
| 乘載重量 | kg | 8,500 | 10,000 |
| 最小分割角度 | degree | 0.001˚ | 0.001
˚
|
| 最大旋轉直徑 | mm | 2126 | 2408 |
| 旋轉速度 | rpm | 0.8 | 0.8 |
| 進給 | |||
| 快送 ( XYZW 軸) | mm / min | XYZ 軸 = 10000 W軸 = 3000 | XYZ 軸 = 10000 W軸 = 3000 |
| 切削進給速度 ( X / Y / Z axis) ( W axis ) | mm / min | 1 - 5000 1 - 3000 | 1 - 5000 1 - 3000 |
| 機械尺寸 （L×W×H） | mm | 5500 × 8700 × 4540 | 6350 × 9000 × 4540 |
| 機械重量 | Kg | 25000 | 29000 |
| 控制器 | Fanuc / Siemens / Heidenhain | Fanuc / Siemens / Heidenhain |
| 標準配件 |
選擇配件 |
| 工具及工具箱 | 刀庫 |
| 地基螺絲及墊片 | 主軸中心出水 |
| 主軸油冷機 | 光學尺 |
| 主軸箱升降配重 | 主軸襯套 |
| 工作燈 | 面盤 |
| 電氣箱冷卻機 | 變壓器 |
| X軸防塵罩 | 旋轉工作台防濺鈑金 |
| Y軸防塵罩 | 操作員防濺鈑金 |
| Z軸防塵罩 | 工件量測 |
| 手輪 | |
| 自動潤滑系統 | |
| 螺桿式鐵屑輸送機 | |
| 鏈板式輸送機 ( 附鐵屑車 ) |
